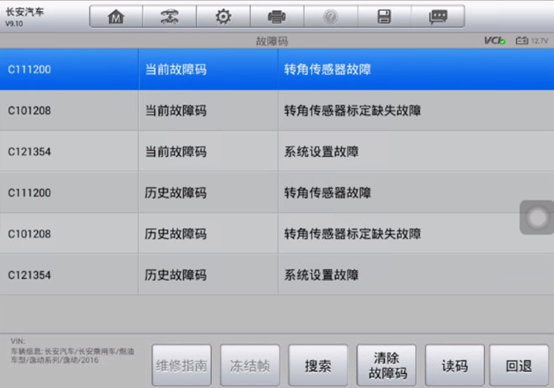

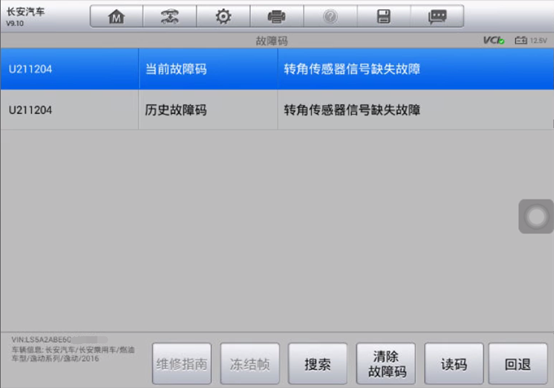

案例背景:一辆16年长安逸动仪表亮侧滑灯和ABS故障灯,报转向角传感器信号缺失故障。检测线路都正常,怀疑是转向角传感器损坏。维修技师更换全新的转向角传感器后ABS报转角传感器标定缺失故障和系统设置故障,使用道通MS906S执行转向角标定和车辆配置功能后故障码成功清除,仪表胎压灯熄灭,问题解决。具体操作步骤如下:

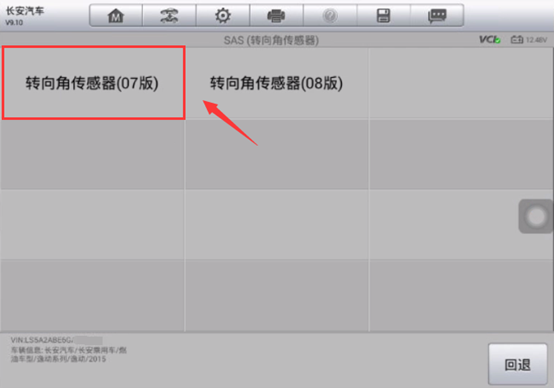

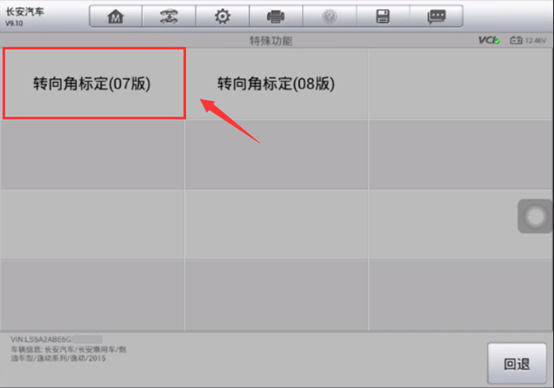

1.进入【SAS(转向角传感器)】,选择【转向角传感器(07版)】。
![4.png](/uploads/allimg/20221220/1-22122010391V25.png)
![5.png](/uploads/allimg/20221220/1-221220103932541.png)
![6.png](/uploads/allimg/20221220/1-221220103949B5.png)
![7.png](/uploads/allimg/20221220/1-221220104006258.png)

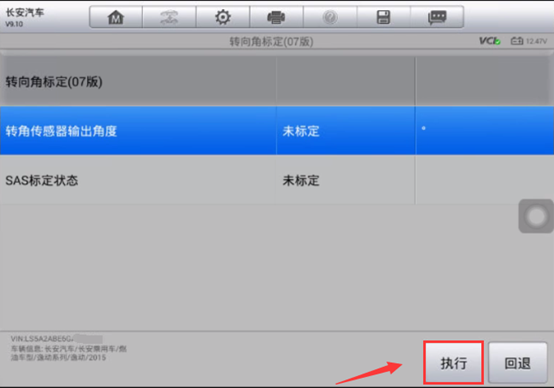

5.转角传感器输出角度和SAS标定状态均为未标定,选择【执行】。
![8.png](/uploads/allimg/20221220/1-22122010401T48.png)
![9.png](/uploads/allimg/20221220/1-221220104032Q3.png)

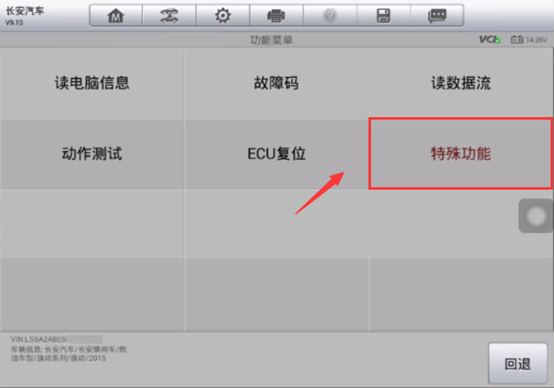

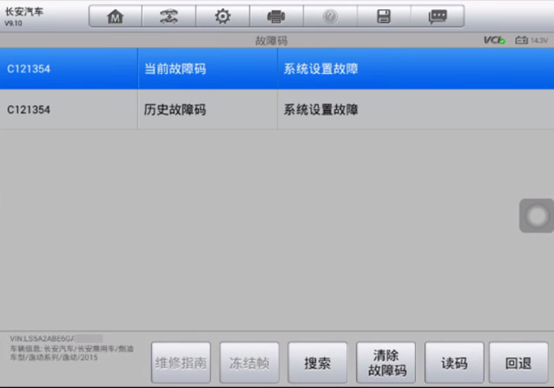

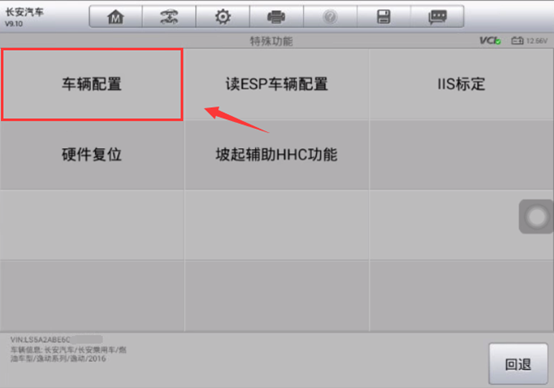

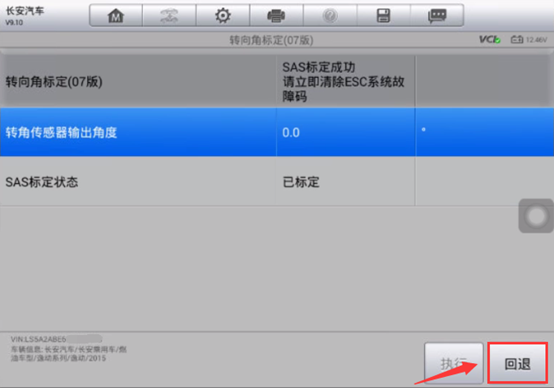

7.故障码清除后,ABS剩下系统设置故障,需要执行车辆配置功能。
![10.png](/uploads/allimg/20221220/1-22122010404JB.png)
![11.png](/uploads/allimg/20221220/1-221220104113Q9.png)
![12.png](/uploads/allimg/20221220/1-22122010412NF.png)
![13.png](/uploads/allimg/20221220/1-221220104156411.png)

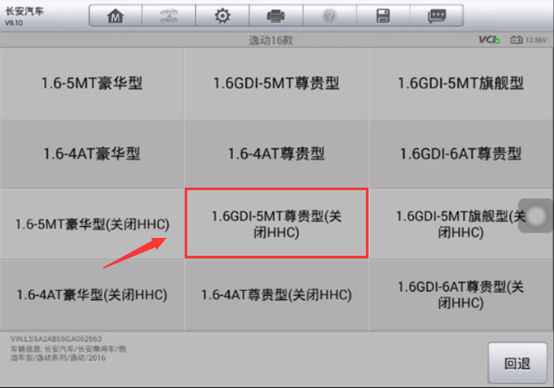

11.选择【1.6GDI-5MT尊贵型(关闭HHC)】。![14.png](/uploads/allimg/20221220/1-221220104214O8.png)
![15.png](/uploads/allimg/20221220/1-2212201042152Q.png)

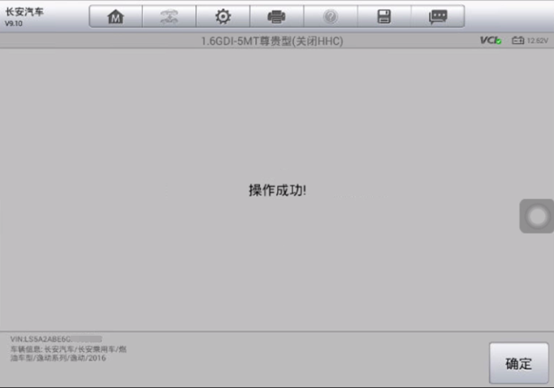

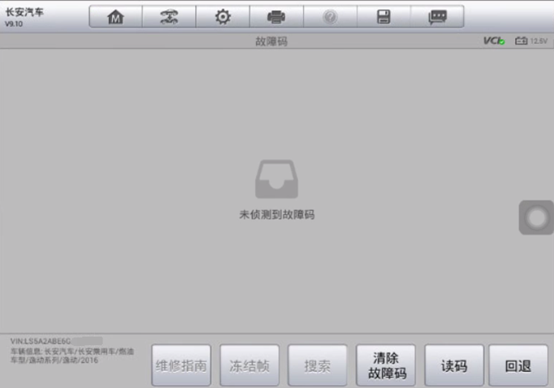

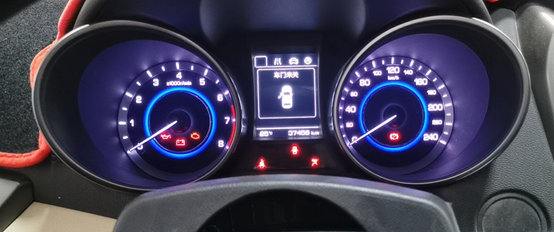

12.操作成功后重新读取故障码,故障码成功清除,故障灯熄灭,问题解决。
![16.png](/uploads/allimg/20221220/1-22122010423N12.png)
![17.png](/uploads/allimg/20221220/1-221220104240930.png)
