【维修案例】使用道通MS909解决宝马刷写氛围灯功能不生效问题-以17年宝马5系为例
2022-12-12 10:47:57
浏览次数:
案例背景:一辆17年宝马5系,车主将车辆开到维修厂要求加装氛围灯,维修技师加装相关硬件后,使用道通MS909进入【刷隐藏】更改相关编码数据,功能不生效。中央显示屏只激活了内部照明亮度调节,没激活颜色控制。拨打道通售后电话400-009-3838咨询技术人员后,先更改配置后对BDC设码,然后再次进入刷隐藏重新更改相关编码数据后,氛围灯功能生效,问题解决。具体操作步骤如下:
![1.png](http://www.zsqixiu.com/uploads/allimg/20221212/1-22121211043O42.png)
![2.png](/uploads/allimg/20221212/1-221212110552102.png)
![3.png](/uploads/allimg/20221212/1-2212121106054I.png)

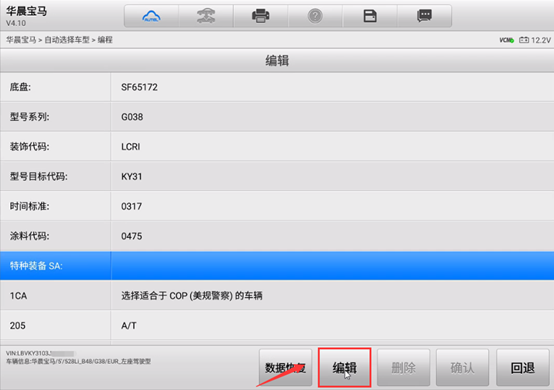

4.修改车辆配置信息前请记录下当前车辆的原始信息或者给车辆信息界面拍照,如果错误的增加或删除任何信息都有可能使车辆无法正常运行。
![4.png](/uploads/allimg/20221212/1-22121211061b26.png)
![5.png](/uploads/allimg/20221212/1-221212110630507.png)

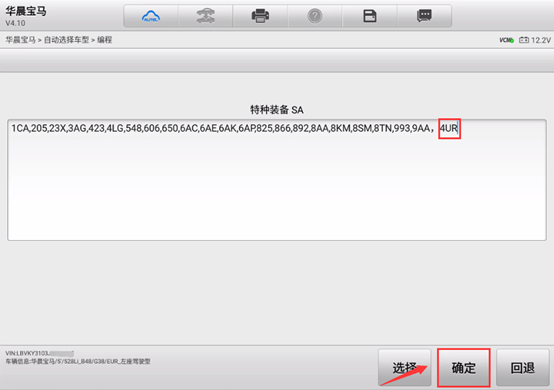

6.看下配置里面是否有4UR这个项,如果没有的话加上(4UR就是代表环境照明配置项,就是氛围灯项)。
![6.png](/uploads/allimg/20221212/1-22121211064YX.png)
![7.png](/uploads/allimg/20221212/1-221212110FL62.png)
![8.png](/uploads/allimg/20221212/1-221212110FIZ.png)
![9.png](/uploads/allimg/20221212/1-221212110FJH.png)
![10.png](/uploads/allimg/20221212/1-221212110FOG.png)
![11.png](/uploads/allimg/20221212/1-221212110K5561.png)
![12.png](/uploads/allimg/20221212/1-221212110Q2320.png)

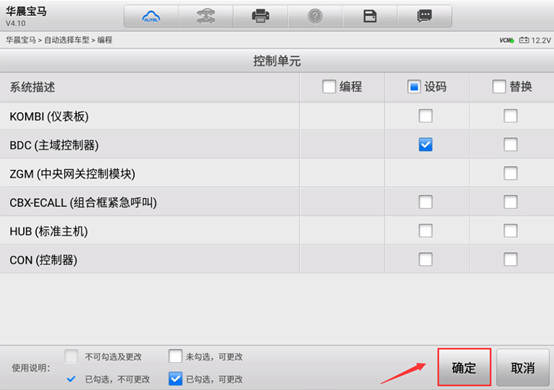

10.单独勾选BDC(主域控制器)设码选项,确保无其他勾选项后,选择【确定】。![13.png](/uploads/allimg/20221212/1-221212110S15T.png)
![14.png](/uploads/allimg/20221212/1-221212110U1923.png)
![15.png](/uploads/allimg/20221212/1-22121211091J34.png)
![16.png](/uploads/allimg/20221212/1-22121211091I95.png)
![17.png](/uploads/allimg/20221212/1-2212121109413Z.png)
![18.png](/uploads/allimg/20221212/1-221212110942254.png)

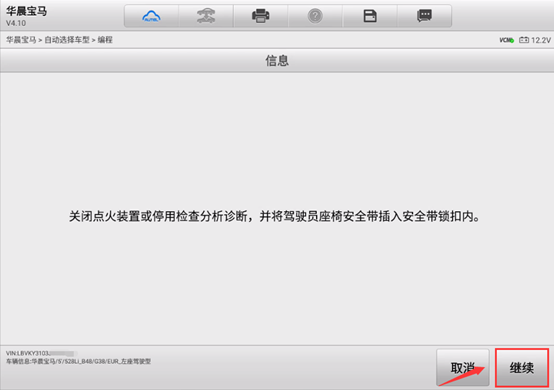

14.根据设备提示,关闭点火开关,并将驾驶员座椅安全带插入安全带锁扣内。![19.png](/uploads/allimg/20221212/1-221212111005O7.png)
![20.png](/uploads/allimg/20221212/1-22121211102b50.png)
![21.png](/uploads/allimg/20221212/1-221212111029311.png)

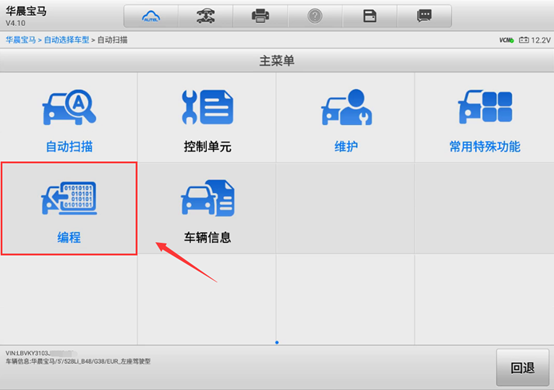

16.设码成功后,回退到主菜单,重新进入【编程】。![22.png](/uploads/allimg/20221212/1-22121211105D06.png)

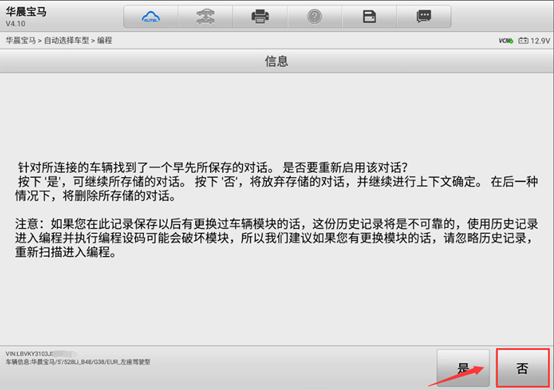

17.由于修改了相关配置信息,这里选择【否】,重新扫描进入编程。![23.png](/uploads/allimg/20221212/1-2212121111142R.png)
![24.png](/uploads/allimg/20221212/1-221212111132C9.png)

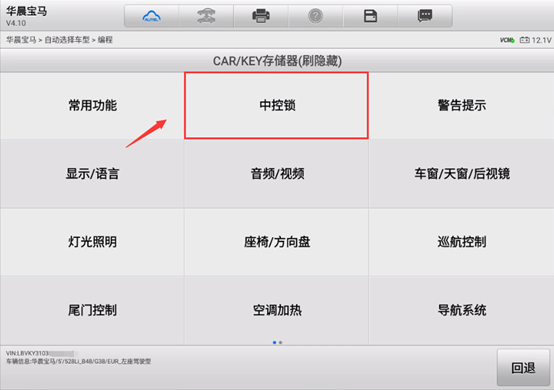

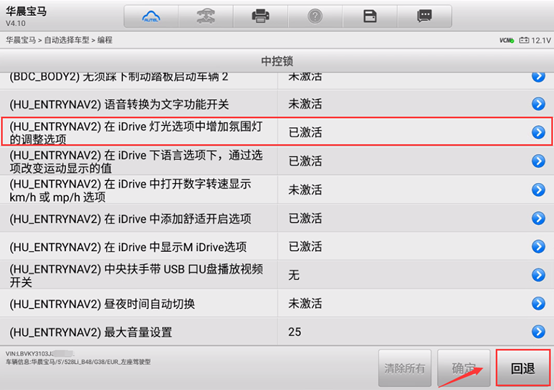

20.选择【中控锁】,可以看到【(HU_ENTRYNAV2)在iDrive灯光选项中增加氛围灯】状态【已激活】,无需更改。
![28.png](/uploads/allimg/20221212/1-221212111515529.png)
![29.png](http://www.zsqixiu.com/uploads/allimg/20221212/1-221212111534A5.png)
![30.png](http://www.zsqixiu.com/uploads/allimg/20221212/1-221212111601G9.png)

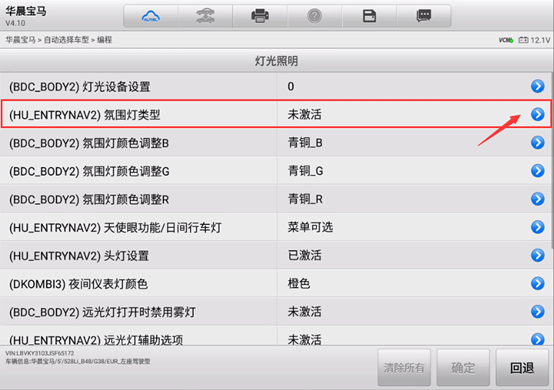

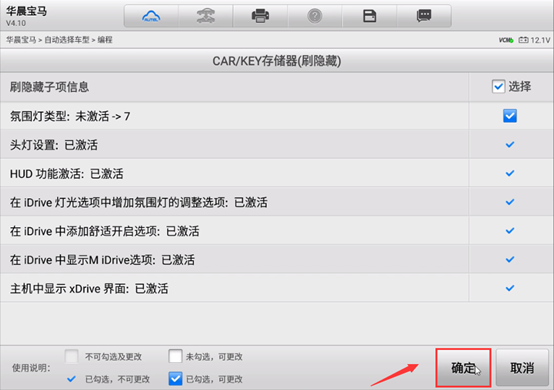

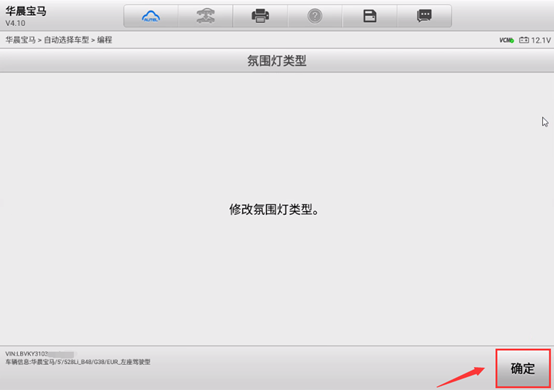

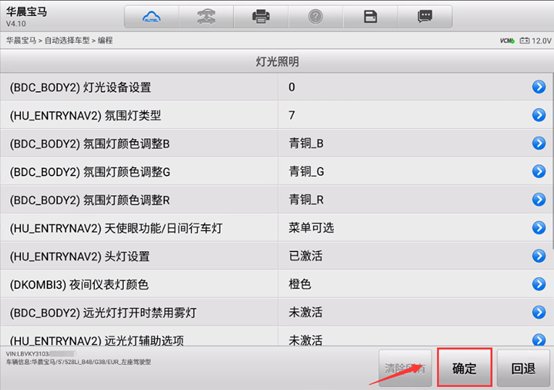

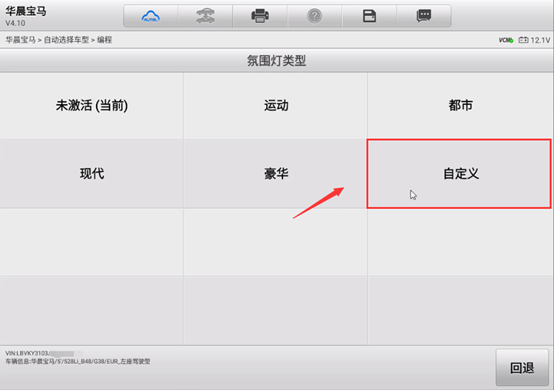

22.选择【(HU_ENTRYNAV2)氛围灯类型】,将状态由【未激活】修改为【自定义】。
![31.png](/uploads/allimg/20221212/1-221212111602c5.png)
![32.png](/uploads/allimg/20221212/1-221212111602128.png)
![33.png](/uploads/allimg/20221212/1-221212111602561.png)
![34.png](/uploads/allimg/20221212/1-2212121116023R.png)
![35.png](/uploads/allimg/20221212/1-221212111602122.png)
![36.png](/uploads/allimg/20221212/1-221212111602Y9.png)
![37.png](http://www.zsqixiu.com/uploads/allimg/20221212/1-221212111H3122.png)

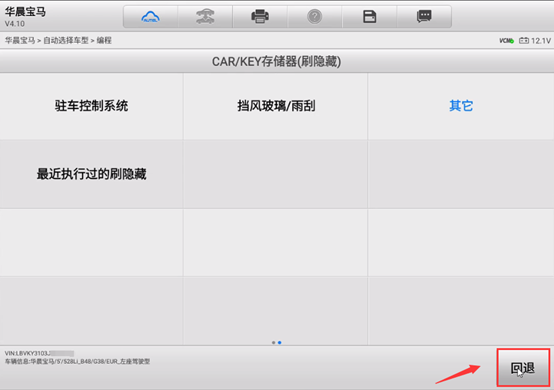

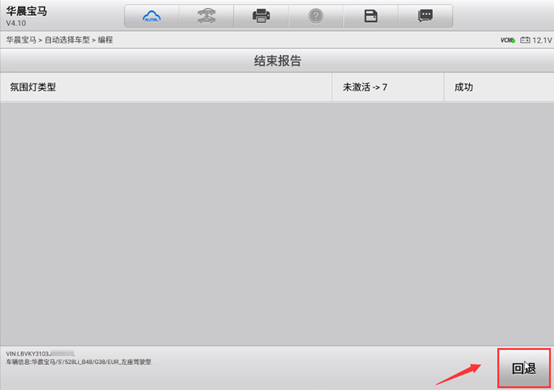

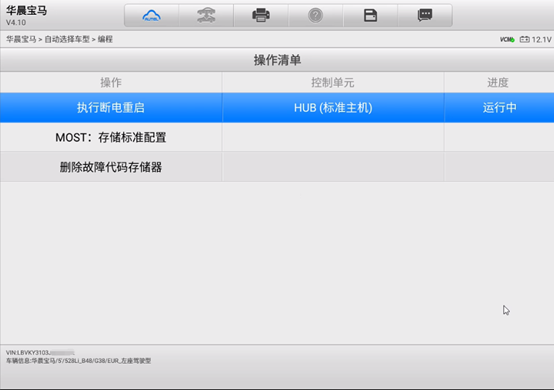

23.氛围灯类型修改成功后,退出刷隐藏菜单,设备自动执行HUB(标准主机)的相关后处理操作后,氛围灯颜色菜单刷写成功,氛围灯功能生效。
![38.png](/uploads/allimg/20221212/1-221212111H3431.png)
![39.png](/uploads/allimg/20221212/1-221212111H3531.png)
